聚脲施工中的針孔，怎么解決？

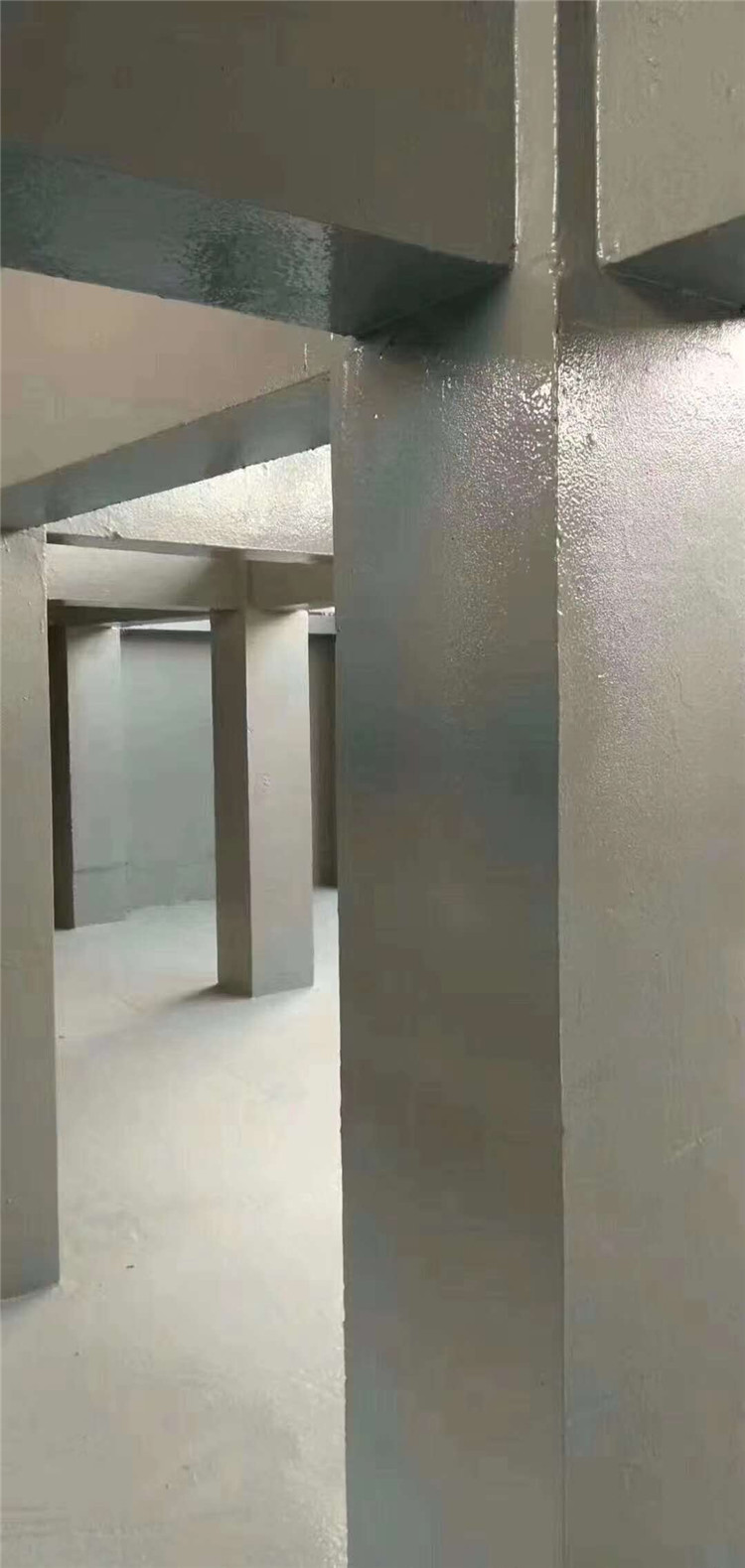

聚脲噴涂過程中，有時(shí)會(huì)出現(xiàn)這種現(xiàn)象：在原料、噴涂設(shè)備、溫度都沒問題的前提下，噴涂聚脲層凝固后表層會(huì)出現(xiàn)小孔，我們俗稱“針孔”，這些“針孔”直接會(huì)影響聚脲防水、防腐的效果。我們先談?wù)勗?a href="http://m.zp9v67.cn">聚脲施工中“針孔”是怎樣形成的。

針孔的形成:

針孔一般由于施工隊(duì)伍不專業(yè)，基材處理不仔細(xì)，在基材不達(dá)標(biāo)的條件下進(jìn)行施工。這種針孔的成因是混凝土表層有孔穴，孔穴里面含有大量濕氣。因?yàn)?a href="http://m.zp9v67.cn">聚脲是一種快速固化的涂層，對基面的流平性和浸潤性有限，所以直接在這類孔上噴涂，一般封閉不住，加上聚脲涂層固化是個(gè)放熱的反應(yīng)，就會(huì)對基面起一個(gè)加熱的作用，會(huì)把這些空穴里的濕氣往外蒸發(fā)，進(jìn)而形成這類“針孔”。

針孔對基材防護(hù)的危害：

這種孔一般會(huì)在混凝土表層上出現(xiàn)。腐蝕介質(zhì)就會(huì)通過這種孔洞進(jìn)入基材。如果是聚脲防腐項(xiàng)目，就會(huì)對基層結(jié)構(gòu)產(chǎn)生腐蝕，如果是聚脲防水項(xiàng)目，就會(huì)出現(xiàn)滲水，而且會(huì)帶來基材結(jié)構(gòu)的惡化,使用周期會(huì)大大縮短，甚至造成聚脲涂層大面積的脫落，造成巨大損失。因此在聚脲施工中，這種針孔現(xiàn)象必須杜絕。

避免針孔形成的辦法如下：

1）對基層表面進(jìn)行打磨，去除表面灰塵、浮渣，使其表面平整、光滑。

2）用聚脲專用底漆刷涂基材。（一定要刷涂均勻，無遺漏。）

3）環(huán)氧膩?zhàn)訉樱旱灼釋?shí)干后（受溫度影響在0.5-3小時(shí)之間）用專用膩?zhàn)臃舛滤嗷恼婵铡⑸逞鄣热毕荨?/div>
